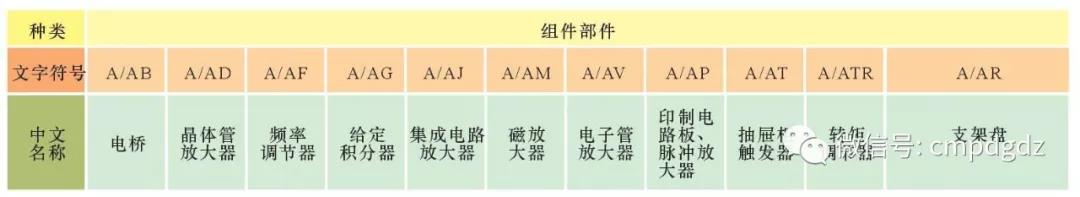

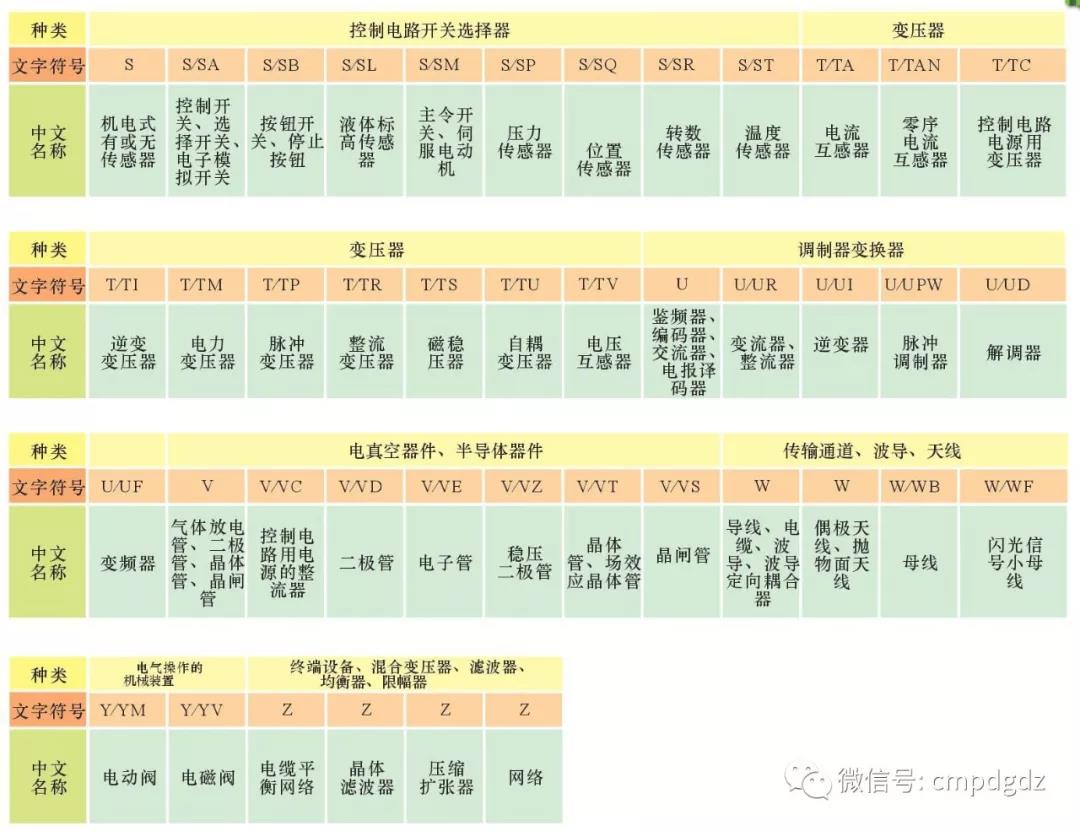

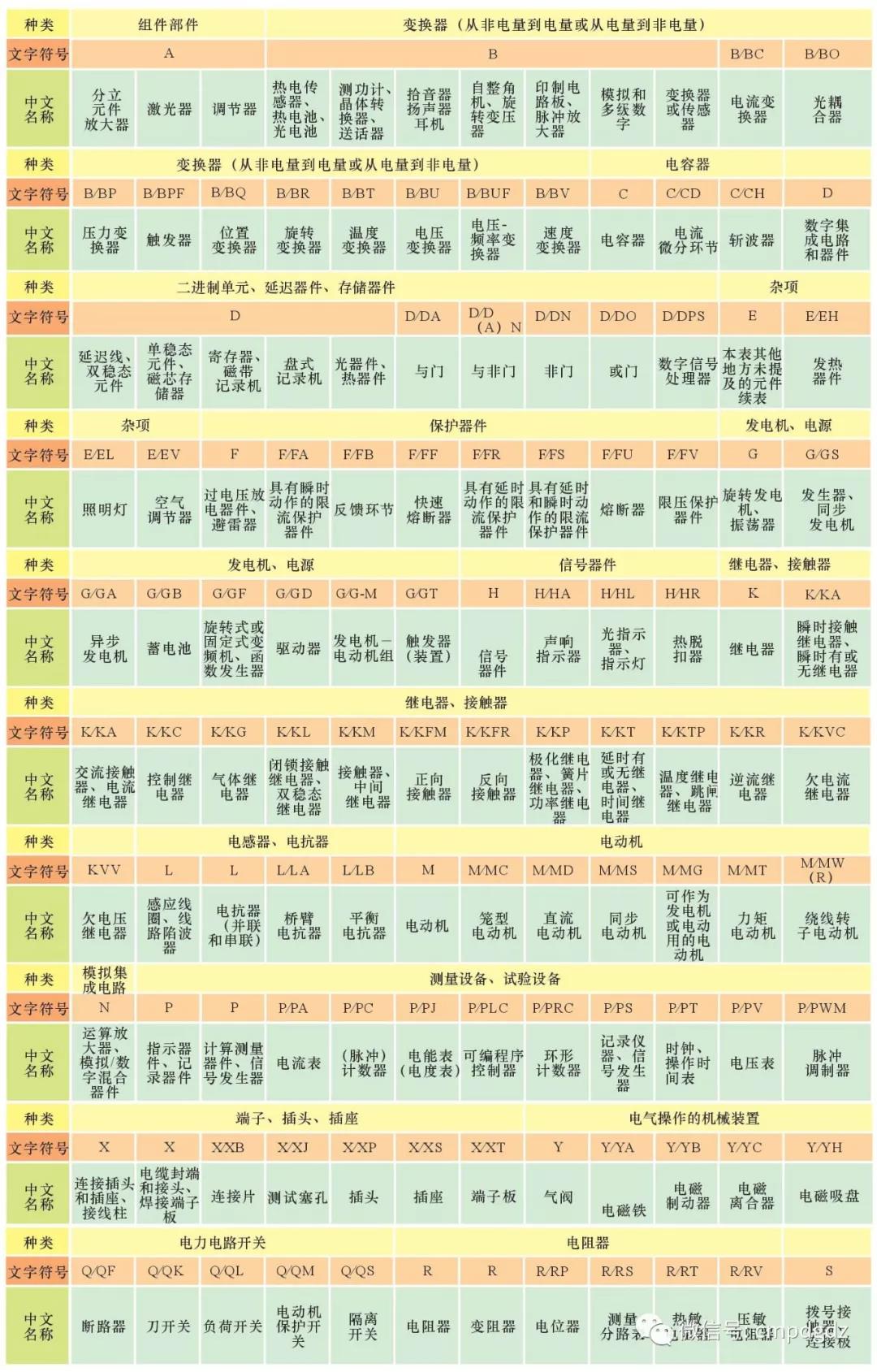

1.电工电路中的基本文字符号

基本文字符号主要有组件部件、变换器、电容器、半导体器件等。

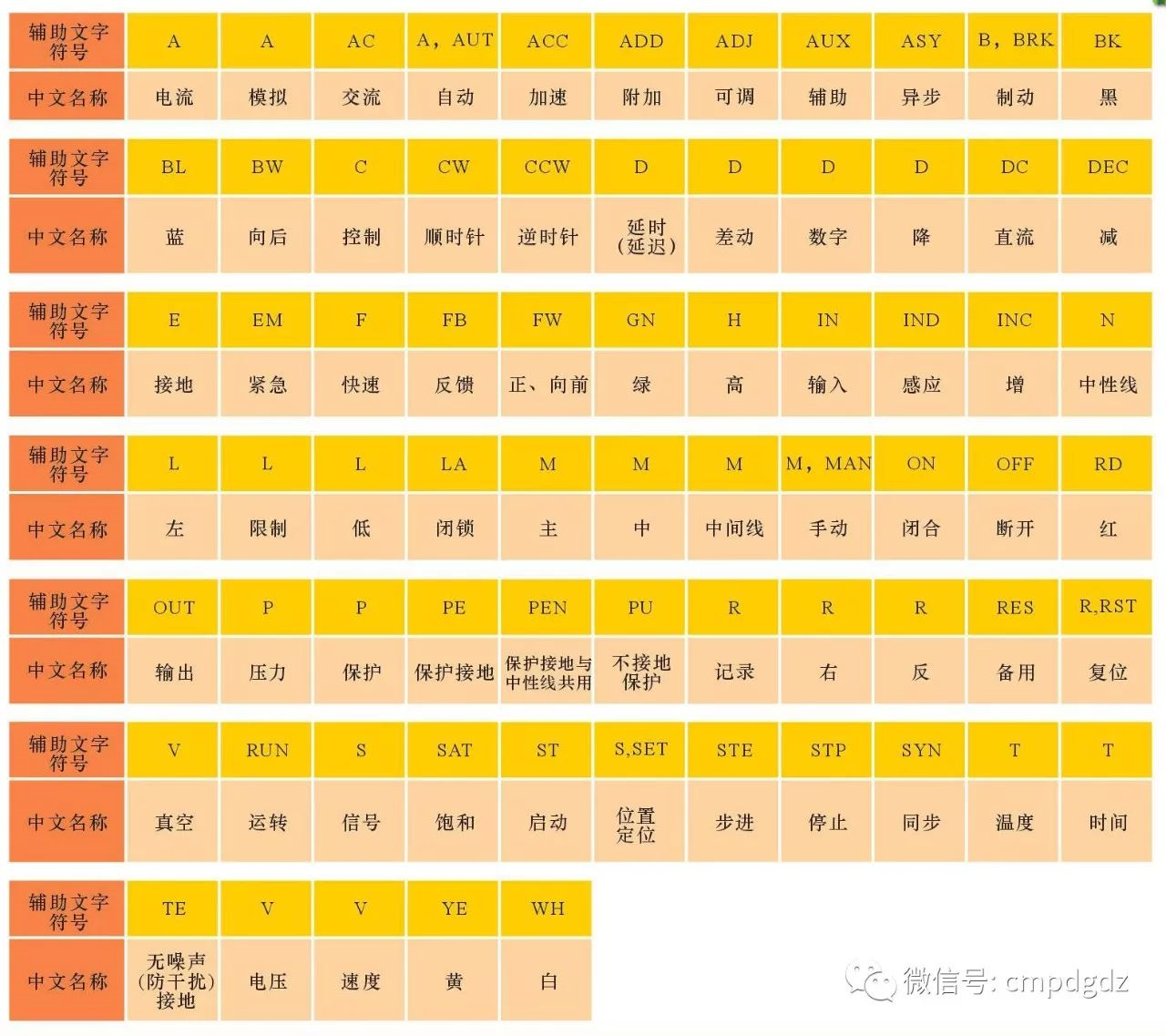

2.电工电路中的辅助文字符号

电气设备、装置和元器件的种类和名称可用基本文字符号表现，而它们的功能、状态和特征则用辅助文字符号表示。

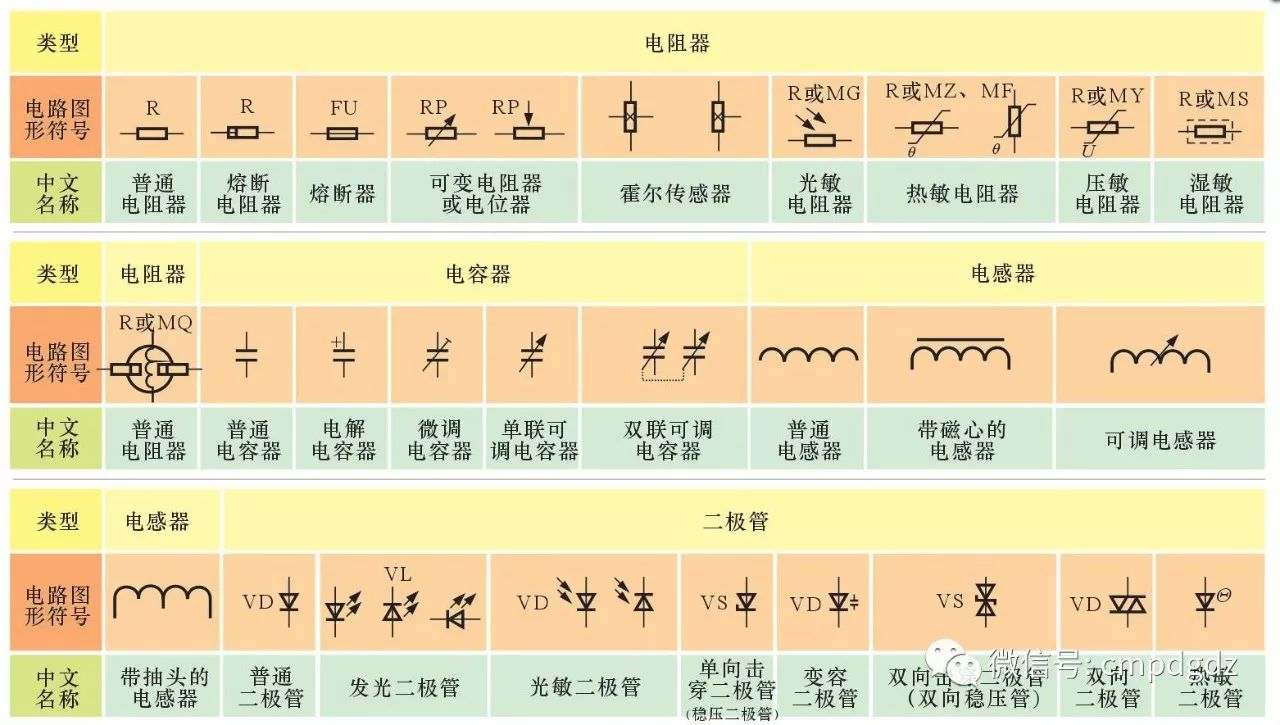

4.电工电路中常用电子元器件的电路图形符号

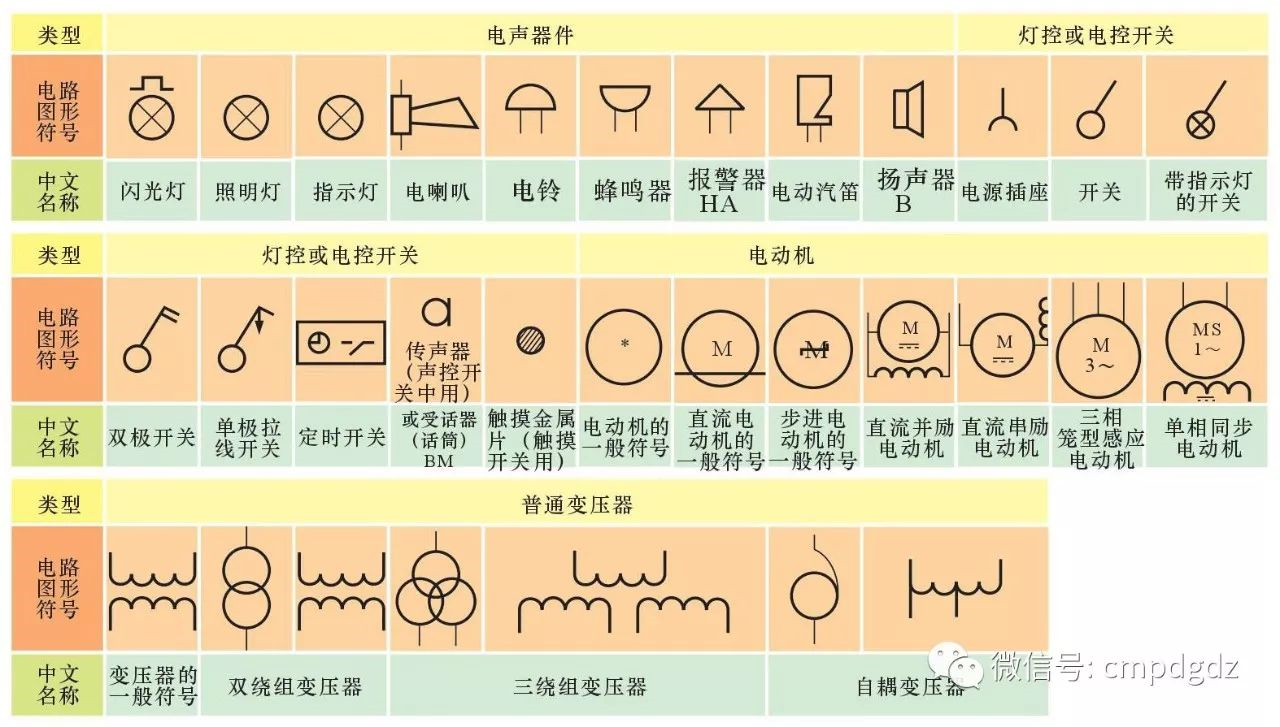

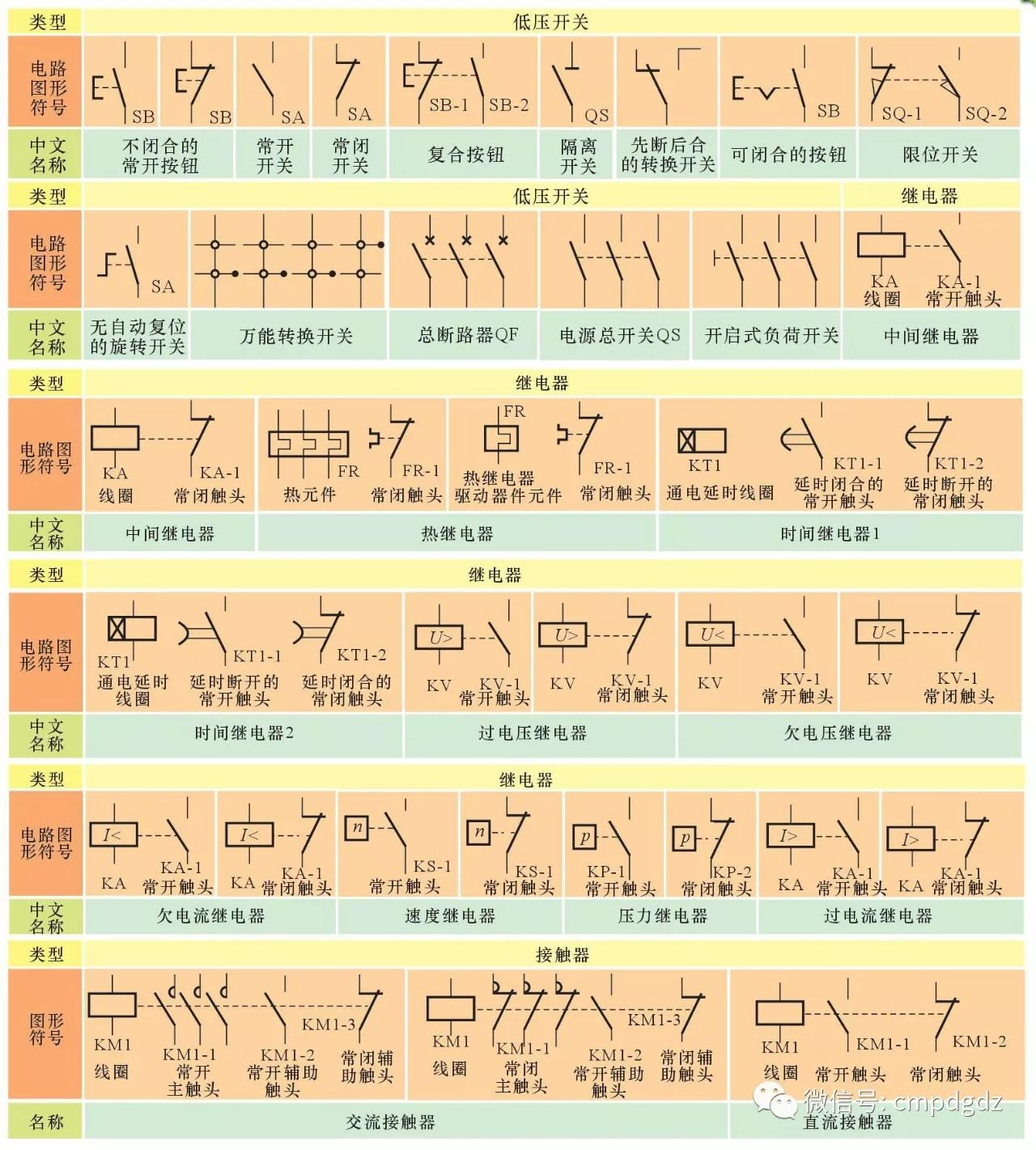

5.电工电路中常用低压电器部件的电路图形符号

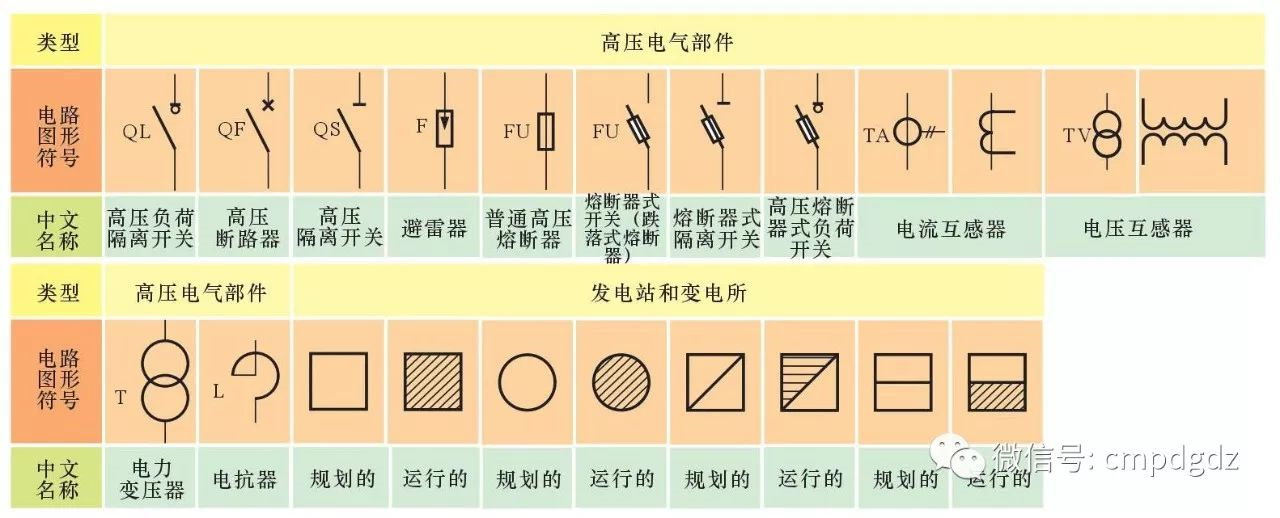

6.高压电器部件和发电站、变电所的电路图形符号

7.其他常用电路图形符号
